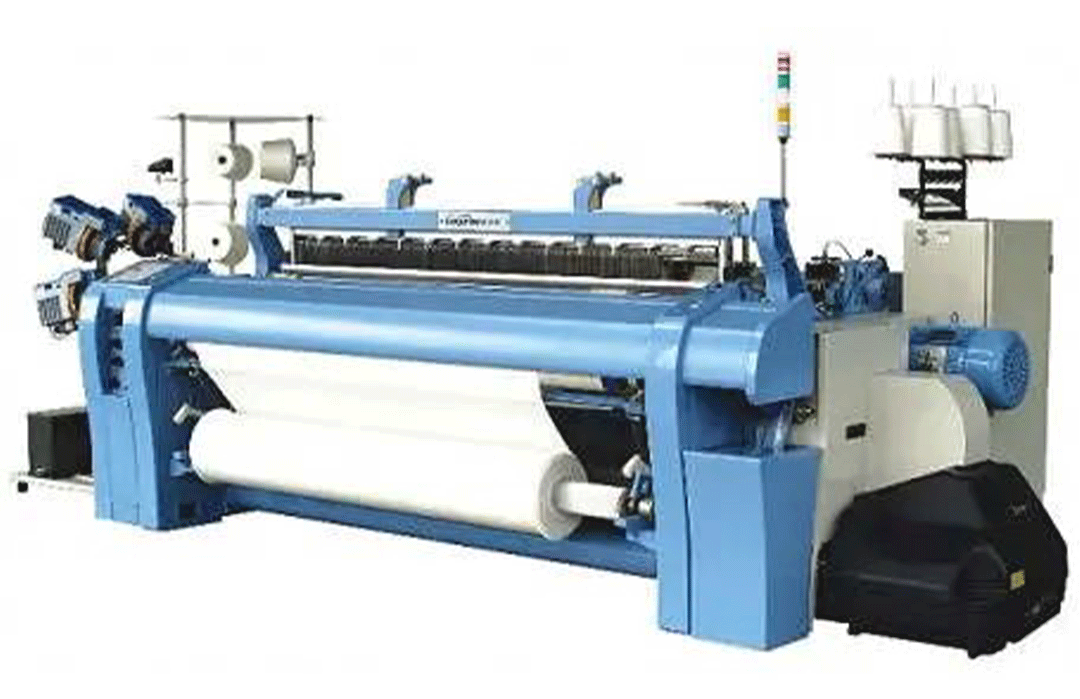

Air jet vevstol er bruken av frigjøring av komprimert luft generert av høyhastighets luftstrømmen, veftgarnets trekk gjennom vevmunnen for å fullføre introduksjonen av en ny type vevstol, er for tiden den raskest voksende skyttelløse vevstolen i en type vevstol. maskin.
1. Prinsippet for innslagstegning
Jetveft er bruken av luft som et veftinduserende medium for å stråle den komprimerte luftstrømmen på veftgarnet for å produsere friksjonstrekk for trekkraft, veften vil føres gjennom munningen av skyttelen, gjennom strålen som produseres av jetstrålen til oppnå formålet med veftfremkallende.
Kjennetegn på luft-jet flykropp
Air-jet weft-inngang er preget av høy hastighet, høy spenning, liten spolmunning, som krever høye krav til rågarn og halvprodukter.
Air-jet weft-guiding er en slags negativ weft-guide-modus, veftgarnet i spranget skyttel munn spenningen er liten, ingen kontroll, derfor mangler veftgarnet med høyere tetthet eller fancy garn tilstrekkelig trekkraft. Samtidig har åpningstilstanden til varpgarnet stor innvirkning på kvaliteten på veftføringen, lett å produsere veftkrymping, tilbakebretting av veftgarn og andre stoffdefekter.
2. Hovedstruktur og egenskaper
Air-jet vevstol består hovedsakelig av ramme, transmisjon og bremsesystem, åpningsmekanisme, veftinntrekkingsmekanisme, veftslagmekanisme, varpmatingsmekanisme, viklingsmekanisme, vridningsmekanisme, saksemekanisme, fangsidegarnanordning, sentralisert oljetilførsel og automatisk kontrollsystem.
De viktigste strukturelle og tekniske egenskapene til luftstrålevevstol.
1. Inntrekksmetode for innslag
Under påvirkning av hoved- og hjelpedyser og formede siv, brukes høyhastighetsluftstrømmen som genereres ved frigjøring av komprimert luft til å trekke veftgarnet gjennom vevmunningen for å fullføre vefttrekkingen.
2. Åpningsmetode
Det er sveivåpning, kamåpning, dobbyåpning og jacquardåpning, i henhold til stofforganiseringsalternativene. Generell konvensjonell konfigurasjon for kamåpningen.
3. Innslagsslagmodus
Det er fire stenger for å slå innslaget, seks stenger for å slå innslaget og konjugert kam som slår tre.
4. Warp fôring organisasjon
Hovedbruken av elektronisk halv-positiv og halv-negativ kontinuerlig varpfôring og mekanisk halv-positiv og halv-negativ kontinuerlig varpfôring.
5. Viklemekanisme
Det er mekanisk kontinuerlig vikling og elektrisk vikling. Innenlands luftstrålevev er vanligvis utstyrt med mekanisk kontinuerlig vikling.
6. Rulleduk
Vanligvis rulles kluten opp inne i maskinen, og kluten kan rulles opp utenfor maskinen som ekstrautstyr.
7.Ramme
Den japanske modellen bruker boks-type veggpanelramme, mens den europeiske modellen for det meste bruker plate-type veggpanelramme. Det finnes innenlandske luftstrålevevstoler i begge rammeformer.
8.Girkasse og bremsing
Motstandsmotor direkte kjøring og brems, trinnløs hastighetsregulering; super-start motor; elektromagnetisk brems; vanlig motor og svinghjul og clutchdrift, elektromagnetisk brems.
9. Smøring
Hoveddrivdelen vedtar oljebadsmøring, og andre deler vedtar oljekoppsmøring eller sentralisert oljeforsyning.
10. Garnforsyning
Maskinen er utstyrt med en gulvstående garntilførselsramme, som kan settes opp med 2, 4, 6 og 8 sylindre.
11. Innslagsmåling og lagring
Elektrisk trommellagring, trommeldiameter og stopppinnelengde.
12. Kantvridende mekanisme
Det er planetfalsing, leno-falsing, elektronisk falsing, folding inn i kanten og smeltekant. I henhold til kravene til stoffvalget.
13. Stoffkantform
Rå kant, lys kant to slag. Med valg av institusjoner.
14. Kantstøtte
Sidestøtte av ringtype. Velg antall ringer og nålestørrelse i henhold til stoffet.
15. Kutting
Det finnes mekaniske sakser og elektroniske sakser.
16. Innslagsfinner
Optisk detektor. Reflekterende og transmitterende.
17. Innslagsstopper
Oppdage flytilstanden til innslaget av detektoren, gjennom deteksjon av kontrollenheten for å bestemme flyvningen til normal eller ikke og utstedt et stopp eller fortsette å kjøre kommandoen.
18. Warp-stoppanordning
Det er elektriske varpstopper av kontaktstang, varpstopper av type, fjerninfrarød deteksjon av varpstoppenhet og kjemmingsstoppenhet. For tiden kan det meste av varpstopprammetypen, i henhold til varptettheten brukes 4, 6 eller 8 kolonner.
19. Display
Tastaturvisning (parameterinnstilling, overvåking av vevstolstatus, selvdiagnostiske feil); flerfargede indikatorlys indikerer varpstopp, veftstopp, vent på informasjon.
20. Vedlegg
Hjelpehovedsprøyting, trekksprøyting, veftbremser, etc.
21.Kontrollsystem
Ved å ta i bruk mikrodatamaskin som kjernen i kontroll, kontrollerer henholdsvis innføringen av veft, veftvalg, veftlagring, fôring og vevemaskinhandling, still inn veveprosessparametrene på tastaturet (varpspenning, farge, magnetventilens åpnings- og lukketid, etc. ). Ved hver kontrollenhet for å kontrollere den tilsvarende handlingen, foran vevstolen til venstre og høyre eller i midten av hver har en betjeningsknapp bord, praktisk for driften av blokkeringen.
3. Anvendelsesomfang og stoffvarianter
Tidlig air-jet vevstol for å tilpasse seg et veldig lite utvalg, hovedsakelig produksjon av hvitt blankt stoff, og stoffbredden er liten, langsom hastighet, stoffbegrensninger, stoffkvaliteten er ikke høy. Men fra begynnelsen av 1980-tallet, med luftstrålevevformede siv- og reléveftteknologiutvikling og elektroniske datamaskiner, sensorer og frekvenskontrollteknologiapplikasjoner, forbedret hastigheten til luftstråleveven og vevstolens automatiske overvåkingsnivå, spesielt i de siste 10 år med rask utvikling av luftstrålevevstolen har gjort at luftstrålevevstolen har en høy kvalitet, høyhastighets, høy avkastning, høy grad av selvkontroll, og så videre, det er mange fordeler, arter Tilpasningsområde kraftig forbedret .
Bredden på luftstråleveven har økt fra 190 cm, 280 cm til 340 cm, 360 cm, 400 cm eller mer; hoveddysen har en enkelt dyse til dobbel dyse, fire dyser; av dataprogramvarekontrollert flerfargeveft-induserende system, kan være 4-farge til 12-fargeveft; innslagsråmaterialer kan være syntetiske filamentgarn, syntetiske fibre stiftefibre, bomullsgarn, ullgarn, glassfibergarn, alle slags fancy garn og så videre; Det kan produseres produktvarianter fra tykke stoffer med høy tetthet av høy kvalitet til grove tykke stoffer med høy tetthet, Dornier luftstrålevev har blitt brukt til å produsere filterstoffer, sandduk, kypertstoffer, dampstoffer og veggbelegg av glassfiber og andre industrielle stoffer. Belgia Bijano, Japan Tsudakoma nye luftjetvevstol er også utstyrt med elektronisk jacquard, dobby og andre åpninger for å tilpasse seg produksjonen av flere varianter av stoffer.
